Control4 – Multiroom-AV und Hausautomation

IOT – Intelligente Geräte der Audio- und Videoelektronik und Teile der Haustechnik (wie die Lichtsteuerung) sind bereits Stand der Technik. Control4 vernetzt diese einzelnen Bereiche von der AV- bis zur Haustechnik und vereint diese zu einem einfachen Bedienkonzept. So kontrollieren Sie alle Abläufe von Entertainment und Haustechnik an beliebiger Stelle aus. Die C4-Touchpanels haben eine Interkom Funktionalität zur interen Kommunikation und der C4 Türstation. Mit der Funkfernbedienung genießen den gewohnten Komfort einer klassischen TV-Remote. Die C4 Wandtaster erlauben hingegen die direkte Bedienung hinterlegter Funktionen wie ein Lichtschalter. Aber auch die Steuerung per APP (Tablett oder Smartphone iOS + Android) erlaubt die funktionale und grafisch identische Oberfläche der C4-Touchpanels, bei Bedarf auch aus der Ferne über den Internetzugang.

Alle Lebensgewohnheiten lassen sich mit automatischen Abläufe unterstützen und so die Nutzungen vom Technik vereinfachen. Mit jedem Control4 entsteht die Grundlage für ein Multi-Room-Audio System das genau zum Geburtstag ein bestimmtes Lied aus einer Musiksammlung im gewünschten Raum in gewünschter Lautstärke spielt. Lichter können zum mit Sonnenauf- und Untergang geschaltet werden und die Anwesenheit simuliert werden.

Mit Control4 erhalten Sie Bedienkomfort und Mediengenuss, den Sie nicht mehr missen wollen!

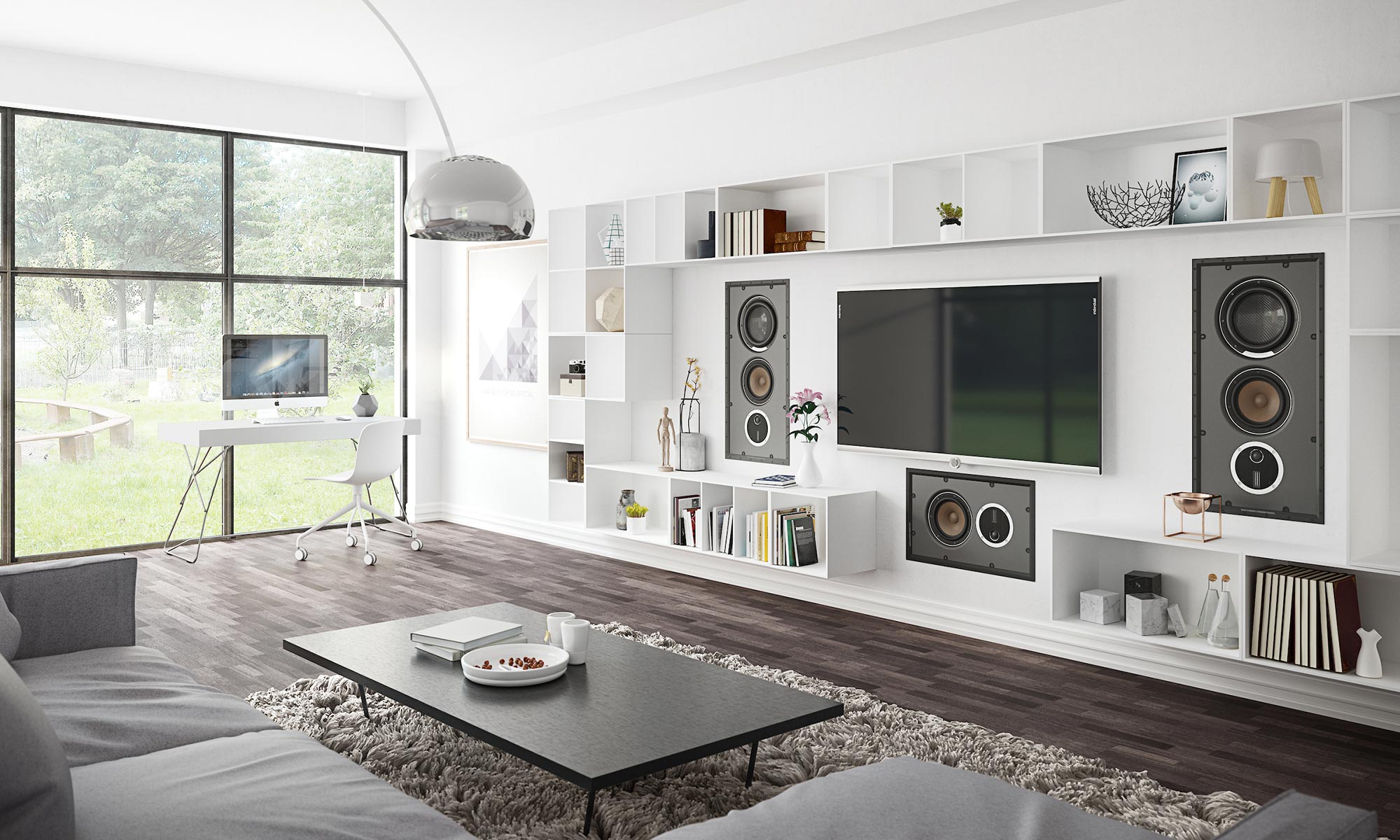

Multiroom mit Bluesound

„Das Schöne an Bluesound ist die Tatsache, dass es auch als eigenständige Multiroom-Anlage funktioniert. Denn der Trend, das Smarthome-Plattformen auch eigene Audio-Hardware anbieten, kann leider entgegen von Nachhaltigkeit stehen. Nämlich dann, wenn das Bedienkonzept nicht mehr funktioniert, kommt auch kein Ton mehr aus dem Lautsprecher.

Insofern haben Musik-Freunde mit und ohne Control4 Spass beim Muskhören. Es ist nicht nur eine Prima Control4 Audio-Lösung sondern lässt sich eigentlich überall verwenden.“

RAUM MIT FUNKTION
Inh. Sebastian Bieger

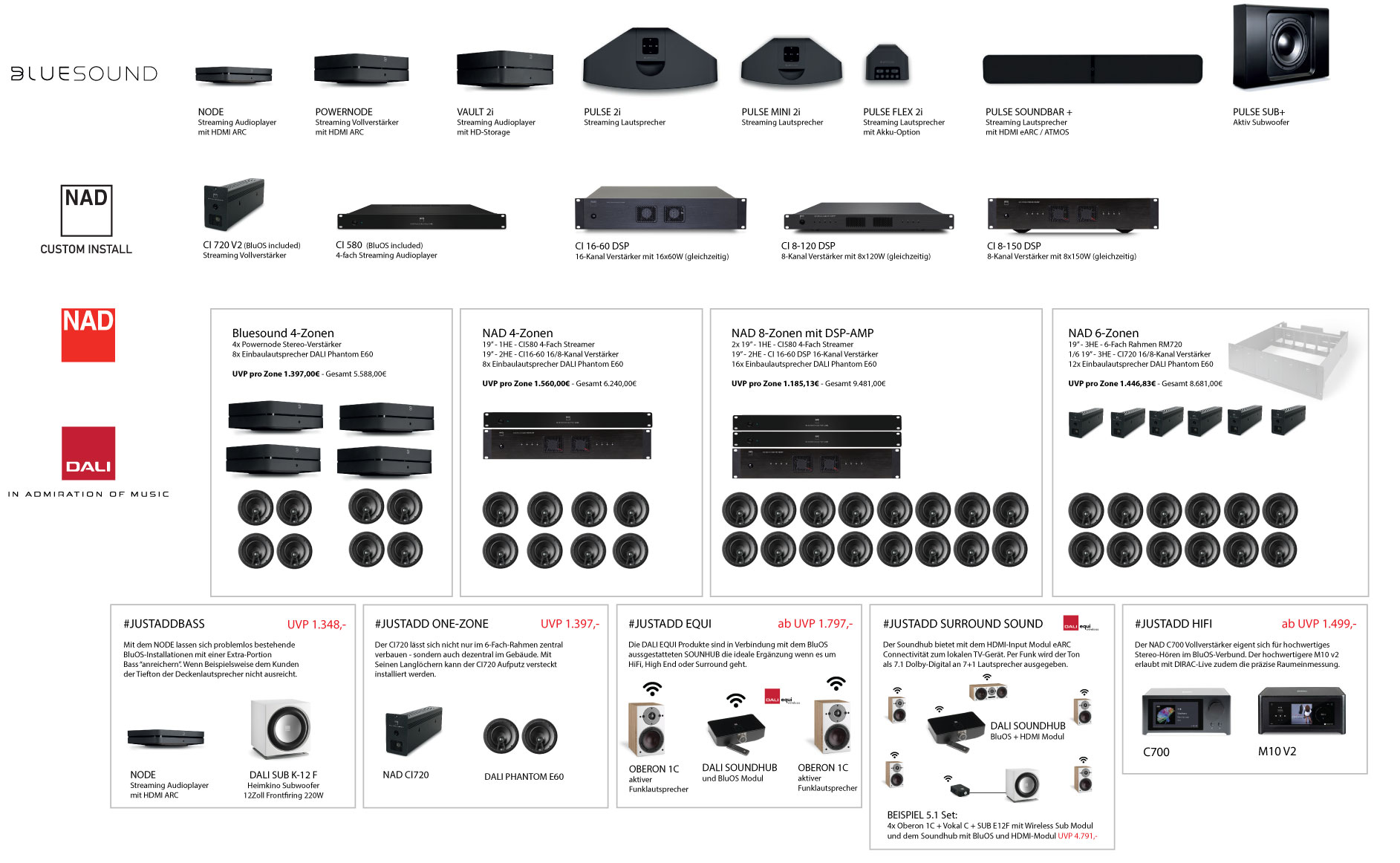

„Das zweite Kriterium das für Bluesound spricht, ist die Bandbreite an verfügbaren Geräten.

So können Sternförmige-Kabelstrukturen aus dem Technikraum genauso wie, dezentrale Multiroom-Ideen realisiert werden.

Auch keine Fallstricke wenn etwas nachgerüstet werden soll und bei einem Gerätedefekt. Da es hier immer einen kompatiblen Ersatz gibt.“

Bedienkomfort für Audio, Video, Licht…

Wie wird ein Control4-System gesteuert?

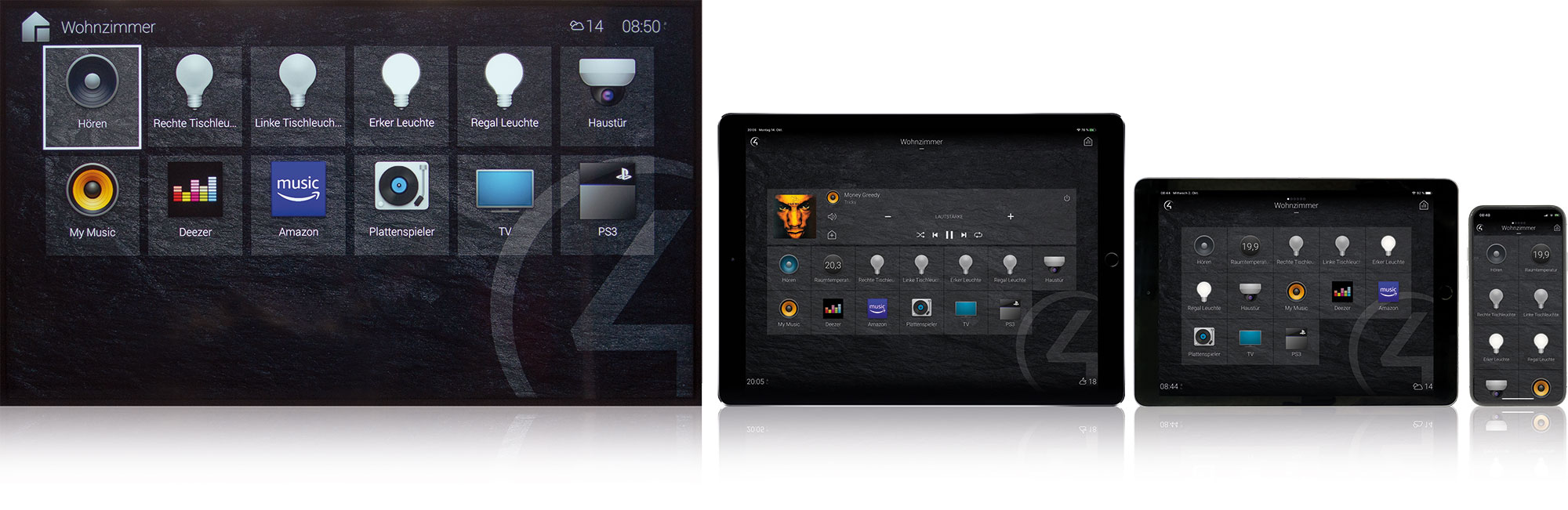

Die Bedienung gibt keine Rätzel auf und ist nach favorisierten Funktionen und Hintergrundgrafiken an dem persönlichen Geschmack anpassbar. In der Bilder-Reihenfolge v.l.n.r. ist das OSD OnScreenDisplay zu sehen, sowie die APP-Ansicht auf dem iPad 12.9, 9.7 und iPhone X des gleichen Raumes.

Bedienung per OSD

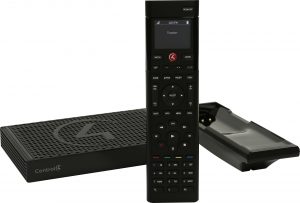

Das Onscreen-Display wird mit Hilfe eines EA-Controllers erzeugt. Dazu wird der Controller an einen freien HDMI-Eingang am TV-Gerät angeschlossen. Gesteuert wird die Navigation mit der Control4 SR260 Funkfernbedienung. Mit Hilfe des Controller lassen sich auch IP-Cameras anzeigen.

Bedienung per Touchscreen

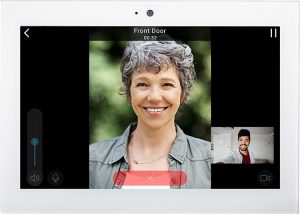

Mit den Control4-Touchscreens bekommt ein Smarthome-Nutzer eine dezidierte grafische Bedienoberfläche. Diese Touchscreens sind immer Einsatzbereit im 24/7 Betrieb und dienen als Video-Intercom Funktion untereinander und zur Türsprechstelle sowie zur Intercom-Anywhere App.

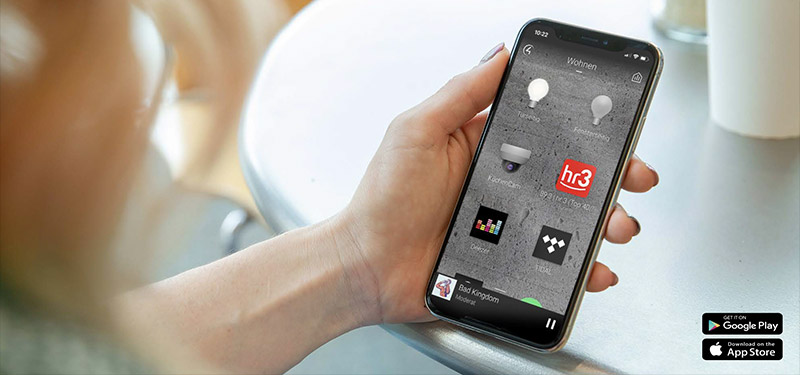

Bedienung per APP

Die Control4 APP für OS 3 ist für Android sowie iOS verfügbar. Wie auf dem Foto oben zu sehen, wird nicht einfach der Screen skaliert, sondern das iPad PRO 12.9 zeigt einfach mehr Symbole und Funktionen auf einmal. Die Anordnung der Symbole und welche Funktionen favorisiert werden, können durch den Nutzer selbst bestimmt werden.

Bedienung per Taster

Folgenden Taster lassen sich direkt mit Control4 in den Bedienkontext bringen:

ZigBee Wandtaster von Control4
KNX Wandtaster von Control4
KNX Wandtaster allgemein
OPUS greenNet (enocean)

Bedienung per Sprache

Auch ein Control4 System lässt sich per Sprache steuern. Aufgrund des Wunsches nach Datenschutz, haben wir eine Sicherheitsebene eingezogen.

Der Smart Home Privacy Guard ist eine Datenschutzfunktion des Control4-Systems, die die Informationen, die Control4 mit Sprachdiensten wie Amazon Alexa oder Google Assistant austauscht, einschränkt.

Amazon Alexa

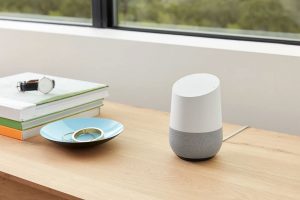

Google Assistant

Bedienung von Alleine

Viele Prozesse im zu Hause wird von Control4 selber übernommen – schließlich ist es ja ein Smart Home System.

Zeit gesteuerte Events und Aktionen
Aktions gesteuert Ereignisse:
- Tür-/ Fensterkontakt
- IP-Kamera-Event
- Push-Benachrichtigung
- Präsensmelder
- Sonstige Sensoren (Wasser-, Rauchmelder)
- Push-Benachrichtigung
Anwesenheits-Simulation
Snapshot-Funktion – Alle gewünschten Aktionen wie Licht und Verschattung werden über einen Zeitraum von 2-Wochen aufgezeichnet. Durch die Aktivierung der Wiedergabe, verhält sich alles so zufällig wie in den letzten Tagen und wirkt dadurch natürlich – so als wären Sie zu Hause.

Controller als Homeserver

Welche Controller sind notwendig?

Das Herz eines Control4 Smart Home bildet das Smarthome Betriebssystem OS 3. Diese Software läuft auf einen lokal installierten Controller. Externe Cloud-Dienste für die Installation durch den Fachmann oder die Möglichkeiten des Fernzugriff sind nach Bedarf zu Nutzen. Das bedeutet für den Besitzer eines Control4-System absolute Datensicherheit, die auch die grundlegenden Funktionen ohne aktive Internetverbindung erlaubt.

Smart Home OS 3 – Bedienkomfort vom feinsten…

Unterschiedliche Controller für unterschiedliche Projekt-Größen.
Doch alle haben diese Funktionen gemeinsam:

auf allen Controllern läuft das gleiche Smart Home OS 3
alle Controller werden auf die gleiche Art in Betrieb genommen
alle Controller lassen sich im Projekt miteinander verbinden
alle Controller erzeugen die Visualisierung für Touchscreen und APP-Nutzung
alle Controller können die über 14.000 Geräte Treiber nutzen
alle Controller sind per IP mit KNX und weiteren System kompatibel

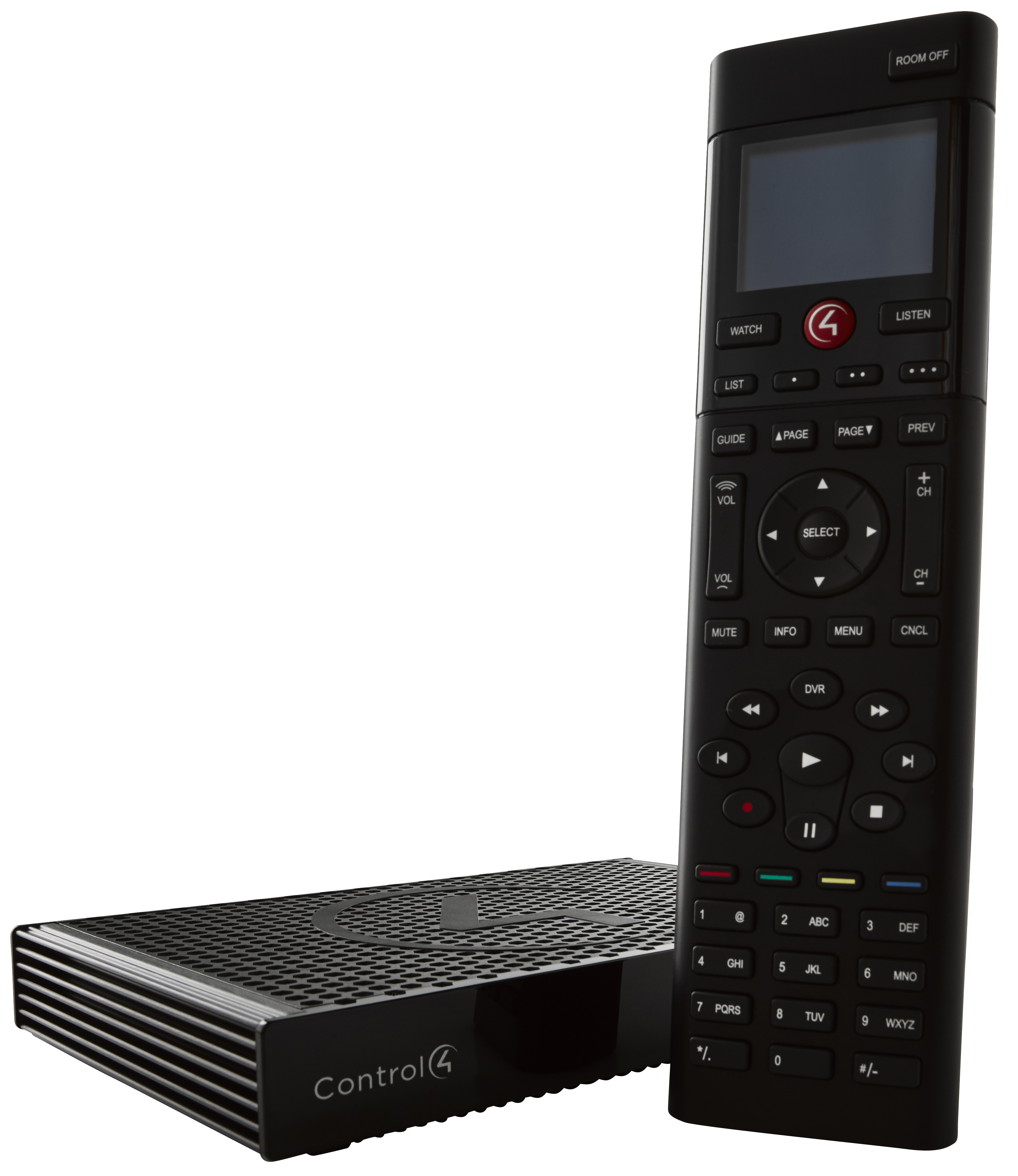

Die EA-Controller – EA1 | EA3 | EA5

Die Entertainment und Automation Controller sind ganz besondere Homeserver. Die fungieren auf Wunsch auch als Streaming Client für Audiowiedergabe in HiRes-Qualität. Sie ermöglichen somit die zentrale/dezentrale Multiroom Installation in professioneller Qualität. Mit den TRIAD-Audio Verstärkern sind skalierbare Projekte von 1-48 und mehr Zonen möglich.

OSD – Das Onscreen-Display erzeugt der EA-Controller über einen freien HDMI-Eingang am TV-Gerät. Gesteuert wird die Navigation mit der Control4 SR260 Funkfernbedienung. Mit Hilfe des Controller lassen sich auch IP-Cameras anzeigen.

Welcher Controller ist der richtige?

Der EA1 ist beispielsweise in der Lage genügend Datenpunkte eines KNX-Projektes eines 1-Familien Hauses zu verarbeiten. Die Ziffer hinter dem EA bedeutet die Anzahl der parallelen Audiostreams 1-,3-, oder 5-Audiostreams gleichzeitig. Aber auch der stufenweise Ausbau und die spätere Erweiterung mit verschieden Controllern ist möglich. Unsere Control4-Partner sind in der Lage den Umfang jedes Projektes individuell zu identifizieren. Der Kunde bekommt somit genau so viel Control4 wie er benötigt.

Die CA-Controller – CA1 | CA10

Die CA Automation Controller sind ohne eigene Audio-Streaming Möglichkeit konzipiert. Auch fehlt der HDMI-Ausgang für ein Onscreen-Display per TV.

Welcher Controller ist der richtige?

Der CA1 ist praktisch der Einstiegs-Controller. Er liefert trotzdem die komplette OS3 Visualisierung für einen Touchscreen oder die APP. Er verarbeitet beispielsweise genügend KNX-Datenpunkte für eine Geschosswohnung. In einer Installation mit eine Videotürstation managt er die Verbindung zu den Control4 Touchscreens. Mit einen Preispunkt knapp oberhalb von DIY-Servern lassen sich zudem Budget orientierte Mehrfamilienhäuser mit Control4 realisieren.

Der CA10 markiert die Spitze aller Control4-Controller in Bezug auf Rechenleistung und Ausfallsicherheit. Er wird typischerweise bei großen Projekten eingesetzt, bei dem beliebig viele Datenpunkte genutzt werden sollen. Mit zwei eingebauten Netzteilen, zwei unabhängigen Netzwerkverbindungen und RAID gespiegelten SSD-Speicher ist er in Verbindung mit einer externen USV praktisch komplett ausfallsicher. Der CA10 setzt als Mastermind in einer Installation auf die I/O Möglichkeiten der vorhandenen CA1 oder/und EA-Controller.

Ein System für alles

Mit Smart Home OS3 bietet Control4 ein völlig neues Bedienerlebnis für jedes Smarthome. Mit der für den Nutzer personalisierbaren Visualisierung stehen die favorisierten Funktionen im Vordergrund. Aufgrund der vielen Markenpartnerschaften können, aus einem Pool von über 14.000 Geräten, auch alle beliebten Entertainment-Geräte untern einem Bedienkonzept hinzugefügt werden. Es ist daher auch eine ideale Nachrüst-Lösung für bestehende KNX-Installationen.

Damit technische Geräte miteinander funktionieren sind technische Standards / Schnittstellen notwendig. Für die Kommunikation von Bedienbefehlen werden Schnittstellen wie IR, RS232, IP, ZigBee und weitere Funkprotokolle genutzt. Die Geräte von Control4 bieten neben der klassischen IR und RS232 auch die Steuerung per IP-/ LAN-Netzwerk an – u.a. für die Verbindung zum KNX-Bus. Über diese Schnittstellen sind über 14.000 Geräte steuerbar und in ein Bedien- und Logikkonzept vereint. Gerade die Steuerung per IP-Netzwerk ist zukunftssicher – da die gesamte Idee des IoT (Internet of Things) auf dem IP-Protokoll beruht. Jetzt muss nur noch die Zuordnung der Befehle zu den Funktionen erfolgen. An diesem Grundsatz arbeitet Control4 schon von Anfang an und bietet Markenherstellern mit eigenen SDDP -Treibern diese Möglichkeit.
